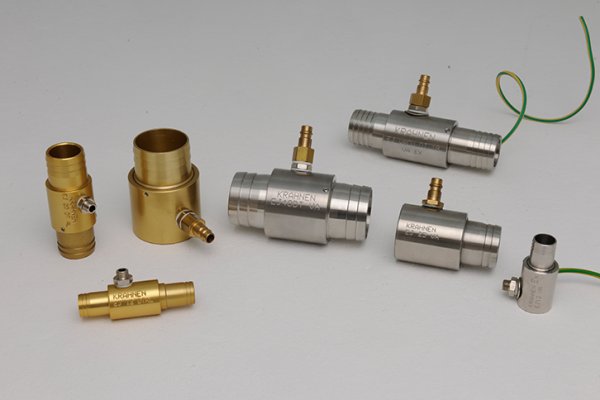

Die ECOJET Saugförderdüse ist eine flügel und motorlose Druckstrahldüse ohne Bewegungselemente und daher nahezu wartungsfrei. Prädestiniert für den Einsatz in der Automobil-, Chemie-, Pharma-, Petro, Lack- und Lebensmittelindustrie, reicht das ECOJET Leistungsspektrum vom Be- und Entlüften über Saugen, Kühlen, Trocknen, Transportieren und Fördern bis hin zum Sprühen und Vernebeln. Ausgelegt ist die Saugförderdüse, die sich durch das leichte Gewicht und die einfachen Anschluss- und Einbaumöglichkeiten auszeichnet, in erster Linie für das Be- und Entlüften von Tanks, Behältern und Rohrleitungen in denen problematische Medien befördert werden. Auch klebrige und verharzte Produkte können bei Verwendung entsprechender Rohrleitungen und Schläuche über weite Strecken transportiert werden.
Die Einstellung von Strömungsvolumen und Geschwindigkeit ist stufenlos regelbar und ermöglicht die exakte Auslegung auf den Anwendungsfall. Bestens geeignet sind die Düsen darüber hinaus als Selektionshilfe zum Auf- und Absaugen von Flüssigkeiten, Stäuben, Granulaten, kleinere Chemie- Pharma- sowie Medizin und Lebensmittelprodukten.

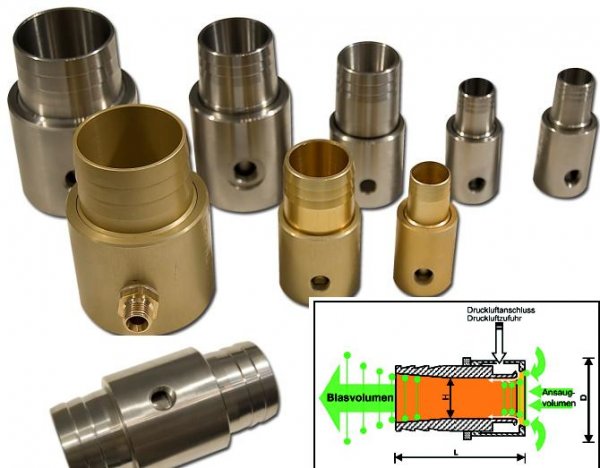

Angeschlossen wird die ECOJET-Düse an die werksseitige Druckluftversorgung. Die zugeführte Druckluft wird im Anschluss in die Ringkammer der zwei Bauteile geleitet. Durch einen feinen Spalt entweicht die Luft mit hoher Geschwindigkeit. Die spezielle, patentierte Fase an den Spalträndern bewirkt, dass die zugeführte Druckluft nur an der Innenfläche des Bauteils entlang strömt. Der erzeugte Luftstrom bewegt sich mit hoher Geschwindigkeit zum Ausgang der Düse und reißt die Luftmasse des gesamten Querschnitts mit sich. Das so erzeugte Blas- oder Ansaugvolumen liegt bei dem bis zu 25-fachen der zugeführten Luftmenge. Das stufenlose Regeln der Druckluftversorgung ermöglicht ein genaues Dosieren des Blas- und Ansaugvolumens.
Die ECOJET Saugförderdüse ist eine flügel und motorlose Druckstrahldüse ohne Bewegungselemente und daher nahezu wartungsfrei. Prädestiniert für den Einsatz in der Automobil-, Chemie-, Pharma-, Petro, Lack- und Lebensmittelindustrie, reicht das ECOJET Leistungsspektrum vom Be- und Entlüften über Saugen, Kühlen, Trocknen, Transportieren und Fördern bis hin zum Sprühen und Vernebeln. Ausgelegt ist die Saugförderdüse, die sich durch das leichte Gewicht und die einfachen Anschluss- und Einbaumöglichkeiten auszeichnet, in erster Linie für das Be- und Entlüften von Tanks, Behältern und Rohrleitungen in denen problematische Medien befördert werden. Auch klebrige und verharzte Produkte können bei Verwendung entsprechender Rohrleitungen und Schläuche über weite Strecken transportiert werden.
Die Einstellung von Strömungsvolumen und Geschwindigkeit ist stufenlos regelbar und ermöglicht die exakte Auslegung auf den Anwendungsfall. Bestens geeignet sind die Düsen darüber hinaus als Selektionshilfe zum Auf- und Absaugen von Flüssigkeiten, Stäuben, Granulaten, kleinere Chemie- Pharma- sowie Medizin und Lebensmittelprodukten.
• Geeignet für den Einsatz in den Zonen 0, 1, 2, 21, 22 |
• Einsatztemperatur -22°C bis +180°C (je nach Werkstoff) |
• Leistung stufenlos regelbar |
• Einfache Handhabung |
• Hohe Leistungsfähigkeit bei geringem Luftverbrauch |
• Wartungsfrei und geräuscharm |
• Geeignet für problematische Medien |
• Keine rotierenden oder beweglichen Teile |
• Sehr robust und geringes Gewicht |
• Geringe Anschaffungskosten |
ECOJET | Verbrauch | Blasvol. | Innen | Länge | Gewicht | Versorg. | Anschluss | Art.Nr. | Art. Nr. |
Typ | m³/h * | m³/h ** | Ø mm | mm | kg | Anschluss | Schlauch | Aluminium | VA-EX |
EJ 12 | 10.2 | 340 | 12 | 62.5 | 0.1 | 1/8" | ¾" | 1500402 | 2001529 |
EJ 20 | 11,0 | 408 | 20 | 70 | 0.1 | 1/8" | 1¼" | 1500403 | 2001530 |
EJ 25 | 28,0 | 680 | 25 | 85 | 0.22 | 1/4" | 1½" | 1500404 | 2001531 |
EJ 40 | 30.6 | 849 | 40 | 90 | 0.28 | 1/4" | 2" | 1500405 | 2001532 |
EJ 50 | 57.7 | 1240 | 50 | 136 | 0.89 | 3/8" | 3" | 1500406 | 2001533 |
EJ DT 12 | 10.2 | 312 | 12 | 85.5 | 0.1 | 1/8" | 2 x ¾" | 1500431 | 2001602 |
EJ DT 20 | 17,0 | 375 | 20 | 99 | 0.14 | 1/8" | 2 x 1¼ " | 1500432 | 2001603 |
EJ DT 25 | 28,0 | 650 | 25 | 114 | 0.25 | 1/4" | 2 x 1½" | 1500433 | 2001604 |
EJ DT 40 | 30.6 | 790 | 40 | 123 | 0.31 | 1/4" | 2 x 2" | 1500434 | 2001605 |
EJ DT 50 | 57.7 | 1120 | 50 | 207 | 0.95 | 3/8" | 2 x 3" | 1500435 | 2001606 |
+ 1 bar, ca: | + 18% | + 19% | Druckerhöhung |
*Alle Angaben basieren auf einem Versorgungsdruck von 4 bar ** freie Ansaug- und Blasseite
